Relever les défis de l'extrapolation des systèmes d'agitation à l'échelle industrielle

L’extrapolation des systèmes d’agitation du laboratoire à l’échelle industrielle est un enjeu majeur pour les industries de procédés. Il s’agit de reproduire à grande échelle les performances obtenues en pilote, afin de garantir la même qualité de mélange, le même transfert de matière ou de chaleur, et, in fine, la même efficacité réactionnelle. Cependant, passer d’un réacteur de quelques litres à une cuve de plusieurs mètres cubes mérite une étude attentive : de nombreux paramètres interviennent et les phénomènes ne se transposent pas linéairement.

Ce défi multidimensionnel, à la croisée de l’hydrodynamique, du transfert thermique, de la mécanique et de l’économie, nécessite une approche méthodique et une solide base théorique. Détaillons point par point ces enjeux et défis de l’extrapolation à grande échelle.



Fondements théoriques et enjeux de l’extrapolation

La transposition d’échelle en agitation repose sur les principes de similitude : similitude géométrique (rapports de dimensions constant), dynamique (forces inertielles, gravitaires, visqueuses proportionnelles), cinématique (mêmes vitesses réduites), etc... En théorie, conserver certains nombres sans dimension (Reynolds, Froude, etc.) entre l’échelle pilote et industrielle devrait permettre de reproduire les mêmes effets de mélange. Or, en pratique, il est impossible de garder tous les critères simultanément constants : un choix s’impose.
L’enjeu théorique majeur est donc d’identifier les phénomènes prépondérants du procédé (dispersion, homogénéisation, réaction…) et de déterminer quels critères de similitude privilégier lors de l’extrapolation.

Par exemple, décider de garder constante l’intensité de mélange (puissance par volume) ou bien le temps de mélange aura des conséquences très différentes sur d’autres grandeurs (gradients de vitesse, régime d’écoulement…). Prendre en considération ces bases théoriques est essentiel pour anticiper les écarts dus au changement d’échelle et poser les fondations d’un scale-up réussi.

Défis liés aux effets d’échelle hydrodynamiques

À mesure que l’on change d’échelle, les conditions hydrodynamiques dans la cuve évoluent de façon non linéaire, posant d’importants défis. Un des problèmes typiques est l’augmentation drastique de l’énergie nécessaire pour atteindre le même niveau de mélange qu’en laboratoire. Par exemple, pour conserver un temps de mélange identique dans une cuve de volume beaucoup plus grand, la puissance d’agitation requise doit croître exponentiellement, souvent plus vite que ne le permet le matériel. Il convient alors de trouver des compromis : réduire la vitesse de rotation pour limiter la puissance demandée, au prix d’un temps de mélange plus long.

De plus, les écoulements peuvent changer de nature : un régime pleinement turbulent à petite échelle peut devenir partiellement laminaire localement si la vitesse n’est pas augmentée en proportion, et des zones mortes ou mal brassées peuvent apparaître dans les coins d’une grande cuve. Le nombre de Froude, lié aux effets de pesanteur (vortex en surface), illustre aussi ces défis : le garder constant nécessite souvent une vitesse de rotation élevée à grande échelle, sous peine de voir la dynamique de surface (entraînement d’air, formation de vortex) se comporter différemment. Tous ces effets d’échelle hydrodynamiques obligent l’ingénieur à redoubler de vigilance lors du scale-up : la maîtrise des évolutions des temps de mélange, taux de cisaillement et turbulences selon la taille de la cuve est indispensable pour éviter les mauvaises surprises.

Difficultés pratiques de l’extrapolation en milieu industriel

Au-delà des principes théoriques, l’extrapolation à l’échelle industrielle se heurte à de nombreuses contraintes pratiques. D’abord, la géométrie même de l’équipement peut différer : il n’est pas toujours possible de conserver strictement le même ratio d/D (diamètre de mobile sur diamètre de cuve) ou le même nombre de contrepales qu’en pilote, pour des raisons de disponibilité du matériel ou d’impératifs de génie civil. Il convient parfois d’avoir recours à des adaptations non géométriquement similaires, par exemple : opter pour une hélice de diamètre relatif plus grand afin de mieux couvrir le volume, ou installer plusieurs étages de mobiles sur le même axe dans une cuve très haute. Ces ajustements permettent de compenser certains effets d’échelle (p. ex. diminuer le gradient de vitesse maximal en choisissant un mobile plus large tournant plus lentement), mais ils complexifient la transposition directe des résultats labo.

Par ailleurs, certains procédés sensibles imposent des limites : un milieu contenant des micro-organismes ou des particules fragiles ne tolérera pas un cisaillement excessif, ce qui peut empêcher de simplement augmenter la vitesse à grande échelle. Il sera alors nécessaire d’imaginer des solutions alternatives (agitateur différent, injection plus près de la zone agitée, etc.).
À cela s’ajoutent les aléas de l’environnement industriel réel : la présence d’échangeurs (serpentins) ou de capteurs dans la cuve peut perturber l’écoulement par rapport à une cuve nue de laboratoire, de même que les variations de propriétés du fluide (viscosité pouvant changer avec la température, etc.).

De plus, il convient de tenir compte des profils des mobiles. Certains profils sont adaptés en laboratoire pour obtenir un effet de mélange là où ils sont inappropriés à l’échelle industrielle. Par exemple, une turbine Rushton (et sa forte consommation d’énergie) est adaptée en phase laboratoire, car petite échelle, pour l’homogénéisation d’un mélange et l’échange thermique, et est inappropriée en phase industrielle (trop de puissance engagée). De même, un barreau magnétique de laboratoire pour un mélange présente un profil totalement inextrapolable à l’échelle industrielle.

Toutes ces difficultés pratiques rendent le scale-up délicat : il ne suffit pas d’appliquer une formule, il importe également de tenir compte des réalités du terrain, des limites technologiques (puissance moteur maximale, dimensionnement des arbres d’agitateurs) et parfois accepter des compromis opérationnels.

Transferts thermiques et de matière à grande échelle

Lors d’un changement d’échelle, le transfert de chaleur et le transfert de matière deviennent souvent des facteurs limitants qu’il s’agit d’anticiper. En effet, une grande cuve possède un rapport surface/volume plus faible : évacuer les kilojoules d’une réaction exothermique ou chauffer uniformément un volume important est bien plus ardu qu’en laboratoire. Le risque de gradients de température apparaît si l’agitation et les systèmes d’échange thermique (calandre, serpentin, double enveloppe) ne sont pas dimensionnés et exploités correctement.
Pour maintenir une bonne homogénéité thermique, il est impératif que le mélangeur assure un balayage efficace des parois et des échangeurs : cela plaide souvent pour des agitateurs à fort débit de pompage (flux axial important) afin de sans cesse renouveler le fluide au contact des surfaces d’échange.
Par exemple, une turbine de grand diamètre tournant modérément créera un mouvement volumétrique qui améliore le transfert de chaleur, là où une petite hélice rapide risquerait de générer plus de chaleur qu’elle n’en évacue.

De même, le transfert de matière (dissolution, absorption de gaz, etc.) est fortement impacté par le changement d’échelle. La quantité d’oxygène dissous dans un fermenteur industriel ou le taux d’absorption d’un gaz dans un réacteur de 50 m³ peuvent chuter si l’on conserve simplement les conditions du pilote sans ajustement. Par exemple, introduire un gaz à débit proportionnel au volume peut conduire, à grande échelle, à des bulles trop grosses et une faible dispersion du gaz dans le liquide : le gaz traverse la cuve sans bien se dissoudre. La solution est alors d’augmenter la puissance d’agitation et modérer le flux de gaz pour retrouver une absorption efficace.
De manière générale, assurer un bon transfert de matière à grande échelle implique souvent d’injecter plus d’énergie par volume (ou d’utiliser des dispositifs particuliers, comme des turbines dispersantes, des spargers optimisés) pour compenser la moindre surface spécifique des bulles ou des gouttelettes en grand volume.

En somme, les phénomènes de transfert thermique et massique imposent leurs propres contraintes lors du scale-up, et une attention particulière doit leur être portée pour éviter les écarts de comportement.


Contraintes mécaniques et sécurité en agitation industrielle

Passer à l’échelle industrielle signifie manipuler des équipements de grande taille, avec des contraintes mécaniques considérables. Un mobile d’agitation de plusieurs mètres de diamètre entraîné par un moteur de dizaines (voire centaines) de kilowatts induit des efforts énormes sur l’arbre, le motoréducteur et la structure de la cuve. La solidité mécanique et la fiabilité des agitateurs sont donc des préoccupations majeures : il convient de choisir des matériaux et des composants capables de résister en continu aux vibrations, aux couples élevés et à l’usure.

Le dimensionnement du système d’entraînement (moteur, engrenages, paliers) doit tenir compte non seulement de la puissance nécessaire pour mélanger, mais aussi des pics de couple au démarrage, des fluctuations dues aux variations du milieu (par ex. présence de solides, effet de vague ou augmentation de viscosité en cours de procédé) et des marges de sécurité pour éviter la casse. Parfois, la puissance requise calculée théoriquement pour le mélange dépasse ce qu’un arbre d’agitateur standard peut encaisser sans flambage ni rupture : il conviendra alors de modifier la stratégie (par exemple, utiliser plusieurs mobiles d’agitation sur le même axe pour répartir l’effort, ou revoir à la baisse la vitesse de rotation cible).

La sécurité opérationnelle est également en jeu. Un grand mélangeur mal conçu ou mal contrôlé peut causer des accidents : rupture mécanique catastrophique, échauffement incontrôlé faute de dissipation, voire explosion si une zone non agitée accumule des réactifs et provoque une réaction localisée. C’est pourquoi, à l’échelle industrielle, des dispositifs de surveillance tels que des capteurs de vibration ou de couple, des sondes de sécurité thermique, etc., sont souvent intégrés.

Par ailleurs des facteurs de sécurité élevés dans la conception sont observés. En outre, les aspects réglementaires (par exemple, mélange de solvants inflammables en atmosphère explosive, étanchéité des garnitures d’étanchéité d’axe pour les cuves sous pression) ajoutent d’autres exigences. Finalement, la réussite d’une extrapolation passe non seulement par le maintien des performances de procédé, mais aussi par la garantie que l’équipement d’agitation fonctionnera de manière sûre et pérenne à grande échelle.

Instrumentation et contrôle des procédés à grande échelle

À l’échelle du laboratoire, un opérateur peut souvent observer directement le mélange (couleur uniforme, absence de dépôts, etc.) et ajuster manuellement l’agitation. En unité industrielle, il est impossible de voir à l’intérieur d’une cuve opaque de plusieurs mètres, et le moindre réglage a des impacts importants. D’où l’importance de l’instrumentation et du contrôle automatisé pour superviser le mélange à grande échelle.

Concrètement, on équipe généralement les cuves agitées de capteurs multiples : sondes de température réparties en divers points pour détecter d’éventuels gradients thermiques, capteurs de pH ou de conductivité pour suivre l’homogénéisation d’une solution, voire, sondes d’oxygène dissous dans les fermenteurs pour s’assurer que l’aération/mélange est suffisant.
Le couple ou la puissance absorbée par l’agitateur peut être mesuré en continu via le variateur de vitesse, fournissant une indication en temps réel de la charge de mélange (une variation soudaine pouvant signaler un foisonnement, une obstruction, ou au contraire une dissolution complète). Toutes ces informations alimentent un système de contrôle-commande (automate ou DCS) qui ajuste les paramètres du procédé : par exemple, augmenter automatiquement la vitesse d’agitation si la température n’est pas homogène, ou moduler le débit d’alimentation en réactif pour laisser le temps au mélange de se faire.

Le défi est de définir des stratégies de contrôle robustes inspirées de l’échelle pilote et de s’assurer que les capteurs fournissent des données fiables malgré les conditions difficiles (pressions élevées, produits corrosifs ou encrassement des sondes). Une bonne instrumentation permet non seulement de garantir la qualité du mélange en continu, mais aussi d’agir en sécurité : détecter une dérive avant qu’elle ne devienne critique (par exemple un “hot spot” thermique) et enclencher des actions correctives. Ainsi, l’extrapolation à grande échelle s’accompagne toujours d’une montée en puissance de la supervision du procédé, pour que l’agitation industrielle reste sous contrôle en toutes circonstances.

Approches expérimentales et numériques pour fiabiliser l’extrapolation

Face à la complexité du scale-up, les ingénieurs procédés s’appuient de plus en plus sur des approches expérimentales et numériques complémentaires pour fiabiliser l’extrapolation. L’approche expérimentale passe par la réalisation d’essais sur des unités pilotes ou des maquettes à échelle réduite : ces campagnes d’essais permettent de vérifier les hypothèses de similitude, de mesurer des grandeurs clés (temps de mélange, coefficients de transfert, etc.) dans des conditions proches de l’industriel, et d’identifier les éventuels problèmes avant de construire l’unité de production. Il est souvent judicieux, par exemple, de tester plusieurs types d’agitateurs ou configurations sur une cuve de quelques mètres cubes afin de voir laquelle se transpose le mieux en termes d’efficacité et de contraintes mécaniques. Par ailleurs, l’instrumentation fine de ces pilotes (par imagerie, sondes multiples) offre une compréhension détaillée des écoulements, qu’on peut difficilement obtenir à grande échelle. En parallèle, les approches numériques ont fait un bond en avant avec la simulation des fluides (CFD – Computational Fluid Dynamics).

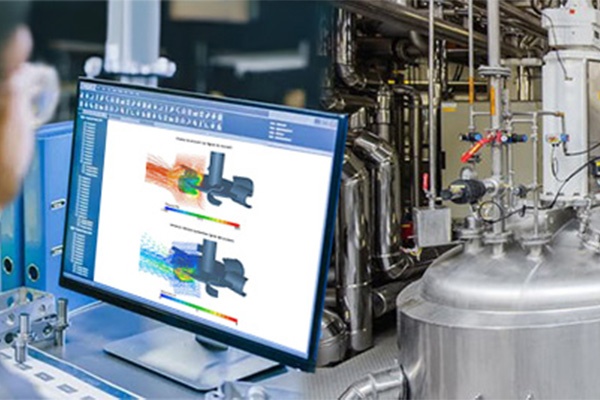

La modélisation numérique permet de simuler le comportement d’une cuve industrielle sur ordinateur : il sera visualisé les champs de vitesses, les zones moins bien mélangées et estimées les grandeurs comme le temps de mélange ou le kLa (coefficient de transfert gaz-liquide) sans avoir à réaliser immédiatement des essais coûteux.
Bien sûr, ces modèles doivent être validés par l’expérience, d’où la synergie entre pilote et simulation. Une fois validés, ils deviennent de formidables outils d’optimisation : il peut être testé virtuellement l’ajout d’une contrepale, le changement d’une vitesse, ou l’effet d’une viscosité plus élevée, et ainsi orienter la conception avant l’échelle réelle. In fine, conjuguer l’expérimentation (pilotes, maquettes) et le numérique (CFD, jumeaux numériques) augmente fortement la fiabilité de l’extrapolation en réduisant l’incertitude. Les ingénieurs ne se reposent plus uniquement sur des corrélations générales, ils ancrent l’extrapolation sur des données concrètes et des prédictions fines, ce qui limite les risques techniques et économiques lors du passage à l’échelle.

Implications économiques de l’extrapolation

Réussir ou rater l’extrapolation d’un système d’agitation peut avoir des conséquences économiques majeures. Du côté positif, une extrapolation bien menée permet d’optimiser le procédé à grande échelle : un mélangeur adapté réduira les temps de traitement (par exemple, si l’homogénéisation est possible en 30 minutes au lieu d’une heure, c’est autant de productivité gagnée), cela améliorera potentiellement le rendement ou la qualité du produit (moins de lots non-conformes dus à un mélange hétérogène), et minimisera la consommation d’énergie pour une performance donnée. Optimiser l’agitation, c’est donc réduire les coûts de production unitaires – des gains sensibles à l’échelle de tonnes de production.

En revanche, si le scale-up est mal anticipé, les impacts financiers peuvent être lourds : imaginons un réacteur de plusieurs millions d’euros dont l’agitation inefficace conduit à des lots ratés ou à des temps de cycle doublés, cela représente un manque à gagner et des surcoûts d’exploitation considérables. Dans le pire des cas, des problèmes d’agitation à grande échelle peuvent forcer des modifications d’équipement en urgence (changer d’agitateur, ajouter des contrepales, etc.) : ces retrofits en cours d’exploitation sont toujours très coûteux et génèrent des arrêts de production non planifiés. Intégrer très tôt les contraintes d’extrapolation dans le projet permet au contraire de dimensionner exactement ce qu’il faut, ni surdimensionné (investissement excessif pour une performance inutile), ni sous-dimensionné (prise de risque technique). Il y a donc un juste équilibre à trouver pour assurer la rentabilité.

Enfin, l’aspect énergétique n’est pas à négliger : un mélangeur énergivore à grande échelle peut alourdir la facture d’utilités jour après jour. Toute économie de kilowatt gagnée par une conception plus performante (par exemple en choisissant un mobile plus efficace hydrodynamiquement) se traduit en économies financières sur la durée de vie de l’unité. En somme, l’enjeu économique de l’extrapolation dépasse le seul coût d’achat de l’agitateur : il englobe la profitabilité globale du procédé industriel, sa fiabilité (éviter les pertes dues à des problèmes de mélange) et sa performance énergétique.

En définitive

En définitive, extrapoler un système d’agitation à l’échelle industrielle est un exercice d’équilibriste, mêlant science et pragmatisme. Il ne suffit pas d’appliquer aveuglément une loi d’échelle : il faut comprendre les phénomènes en profondeur, identifier les points critiques du procédé et adapter la conception en conséquence. Les fondements théoriques offrent un guide, par exemple, savoir quels critères de similitude sacrifier ou conserver, mais la réalité industrielle oblige souvent à des compromis intelligents. Les défis hydrodynamiques, du transfert et mécaniques que nous avons évoqués montrent bien que chaque aspect du problème est lié aux autres.

La clé d’un scale-up réussi réside donc dans une approche globale, interdisciplinaire, où procédés et génie mécanique avancent de pair, soutenus par l’expérience pilote et la simulation. En fin de parcours, l’objectif est de retrouver à grande échelle les performances ciblées en toute sécurité, et avec un coût maîtrisé. Ce n’est qu’au prix de cette rigueur que l’on parvient à transformer une innovation de laboratoire en un procédé industriel fiable et efficace.
